150M HDMI エクステンダー over IP: シームレスな高解像度ビデオ配信

プロフェッショナル向けの AV 設備の世界では、品質を損なうことなく高解像度ビデオ信号を長距離に延長することが大きな変革をもたらします。{{0}当社の 150M HDMI エクステンダー Over IP は、信頼性の高い TCP/IP プロトコルを活用し、1 本の Cat5e/6 イーサネットケーブルを使用してソースデバイスから最大 150 メートル (約 492 フィート) 離れたところまで鮮明な 1080p ビデオとオーディオを送信します。これは単に遠くまで到達することを目的としたものではありません -。従来の HDMI ケーブルでは不十分だったセットアップの柔軟性を解放することも目的としています。会議室、デジタルサイネージネットワーク、ホームシアターシステムのいずれに接続する場合でも、このエクステンダーはポイントツーポイント接続をサポートし、イーサネットスイッチを介して複数のディスプレイに拡張できるため、他のコンポーネントとの統合が簡単かつコスト効率よく行えます。-

AV プロフェッショナルが配信ビデオ用のプラグアンドプレイソリューションをますます求めている業界のトレンドを踏まえ、当社のエクステンダーが現実のシナリオにどのように適合するかを強調するためにこのガイドを作成しました。-詳細を見ていきましょう。

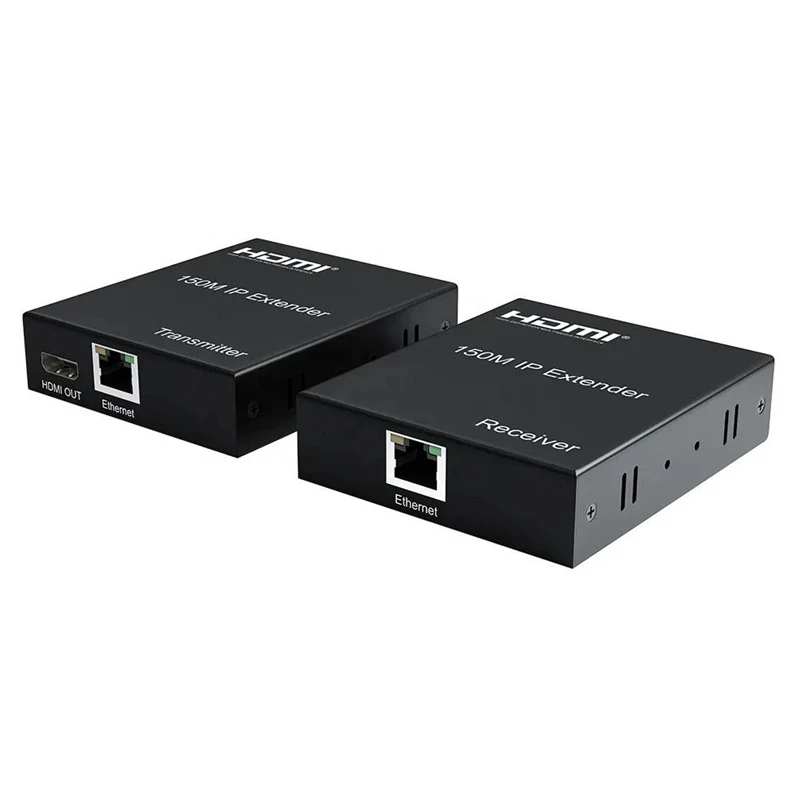

150M HDMI エクステンダーオーバー IP は、堅牢で長距離の HD 信号配信を必要とする B2B 環境向けに設計されています。-これは、HDMI 信号を標準のネットワークインフラストラクチャ経由で送信するための IP パケットに変換する、コンパクトなトランスミッター (TX) とレシーバー (RX) のペアです。非圧縮 1080p ビデオ、マルチチャンネルオーディオ、さらには IR リモコン信号を広い空間に送信する必要があるシナリオに最適です。{6}}

• 製品名: 150M HDMI エクステンダー over IP

• コアテクノロジー: TCP / IP{0}} ベースのイーサネット拡張

• 伝送距離: Cat5e / 6 ケーブル経由で最大 150 メートル

• サポート解像度: フル 3D を含む最大 1080p@60Hz

• 電源要件: DC 5V/1A (ユニットごとにアダプター 1 つ)

• 寸法: ユニットあたり 100mm x 60mm x 25mm (長さ x 幅 x 高さ)

• 重量: ユニットあたり 128g (TX + RX 合計=256g)

• 準拠: HDMI 1.3、HDCP 1.1 & 1.2

このセットアップにより、要求の厳しい専門的な設置でも信号の劣化がなくなり、商業空間におけるスケーラブルな AV ソリューションのニーズの高まりに対応します。

製品仕様表

幅広いデバイスや環境との互換性を確保するための技術仕様の包括的な内訳は次のとおりです。

仕様	詳細
CAT-6 ケーブル長 (TX から RX)	最大150メートル
HDMI解像度	1080p/1080i/720p/576p/576i/480p/480i (24/50/60Hz)
オーディオサンプルレート	32kHz、44.1kHz、48kHz
赤外線リモコン	38kHz; NECプロトコル
HDMIバージョン	HDMI1.3
HDCP 準拠	HDCP 1.1 & 1.2
最大帯域幅	225MHz
最大データレート	6.75Gbps
入力ビデオ信号	0.5~1.5V p-p
出力DDC信号	5V p-p (TTL)
HDMIケーブルの距離(入力/出力)	20m以下（AWG26 HDMI 1.3標準ケーブル）
消費電力	TX: 3W; RX：3W
電源アダプター	入力: AC 100-240V (50/60Hz);出力: DC 5V/1A
動作温度	-15 度から +55 度まで
動作湿度	5% ～ 90% RH (結露なきこと)
寸法 (長さ x 幅 x 高さ)	100×60×25mm
重さ	1個あたり128g

これらの仕様は業界標準に対してベンチマークされており、会議室から放送設定まであらゆる場面で信頼性の高いパフォーマンスを保証します。

製品の特徴

混雑した市場において当社の 150M HDMI エクステンダー Over IP が他と異なる点は何ですか?高度なプロトコルのサポートとユーザーフレンドリーな設計が融合されており、AV インテグレーターにとって定番となっています。-主なハイライトは次のとおりです。

HDMI 1.3プロトコルのサポート

シームレスな 1080p および 3D コンテンツ配信のための高帯域幅信号を処理します。-

CEC の完全な互換性

単一のリモコンで複数のデバイスを制御できるため、マルチソース環境での操作が簡素化されます。-

HDCP 1.1 & 1.2準拠

商用ビデオ配信に不可欠な、著作権で保護されたコンテンツを保護します。

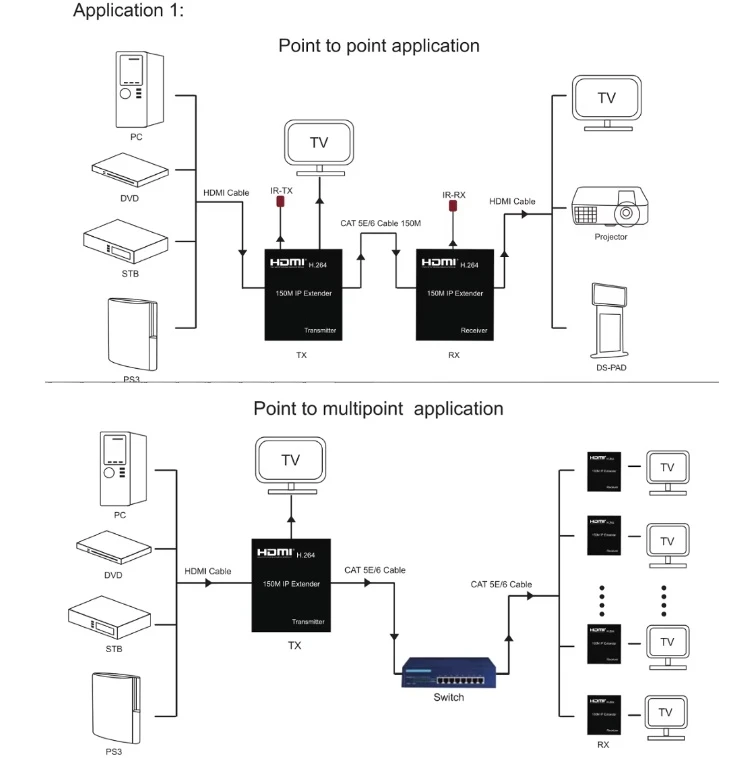

柔軟な接続モード

ポイントツー-ポイント、-対-多（イーサネットスイッチ経由）、カスケードセットアップをサポートし、無制限のスケーラビリティを実現します。

双方向 IR 拡張機能-

IR コマンドをディスプレイからソースに送信して、最大 150 メートル離れた場所からリモート制御できるようにします -。隠れた機器ラックに最適です。

高度なオーディオ形式

DTS-HD、ドルビー TrueHD、LPCM 7.1、DTS、ドルビー AC3、DSD が含まれており、圧縮アーティファクトのない臨場感あふれるサウンドを実現します。

品質損失ゼロ

IP{0}} ベースの伝送により、ピクセル単位で完璧なビデオとオーディオの忠実度が全距離にわたって維持されます。{1}

クイックインストール

標準ケーブルを使用して数分でセットアップできます - 特殊なツールは必要ありません。

低消費電力

効率的な 5V/1A 供給により、大規模な導入でもエネルギーコストが削減されます。

これらの機能は単なるチェックボックスではありません。これらは、信号のドロップオフや複雑な配線など、プロフェッショナル AV の一般的な問題点を解決するように設計されています。{0}}

製品の応用分野

今日のつながった世界では、動画は 1 つの画面に限定されず、ネットワーク全体に分散されます。{0}}当社のエクステンダーは、信頼性と汎用性が両立する B2B アプリケーションで威力を発揮します。

● 企業環境: かさばるケーブル配線をせずに、プレゼンテーションを会議室の AV ラックからエグゼクティブスイートやロビーのディスプレイまで拡張できます。

● 教育とトレーニング: 既存のイーサネットインフラストラクチャを介して、キャンパスの建物全体で高解像度の講義やシミュレーションを共有します。{0}

● デジタルサイネージおよび小売店: ビデオフィードを店舗やショッピングモールの複数のスクリーンにカスケード接続して、最大 150 メートルまでの動的なコンテンツ再生を実現します。

● 医療施設: 画像診断や患者教育ビデオを遠隔監視ステーションに安全かつ鮮明に送信します。

● ホスピタリティとイベント: ホテルの宴会場やライブイベントのセットアップに統合して、マルチディスプレイを完璧に同期します。{0}}

● ホームシアタープロのインストール: ハイエンド住宅プロジェクトの場合は、4K{2} 対応信号（将来性のある）をセカンダリゾーンに配信します。-

TCP/IP を活用することで、{0}ハイブリッド作業とスマートビルディングのトレンドに合わせたセットアップを将来にわたって保証し、長期的なケーブル配線コストを削減します。{1}

製品詳細ショーケース

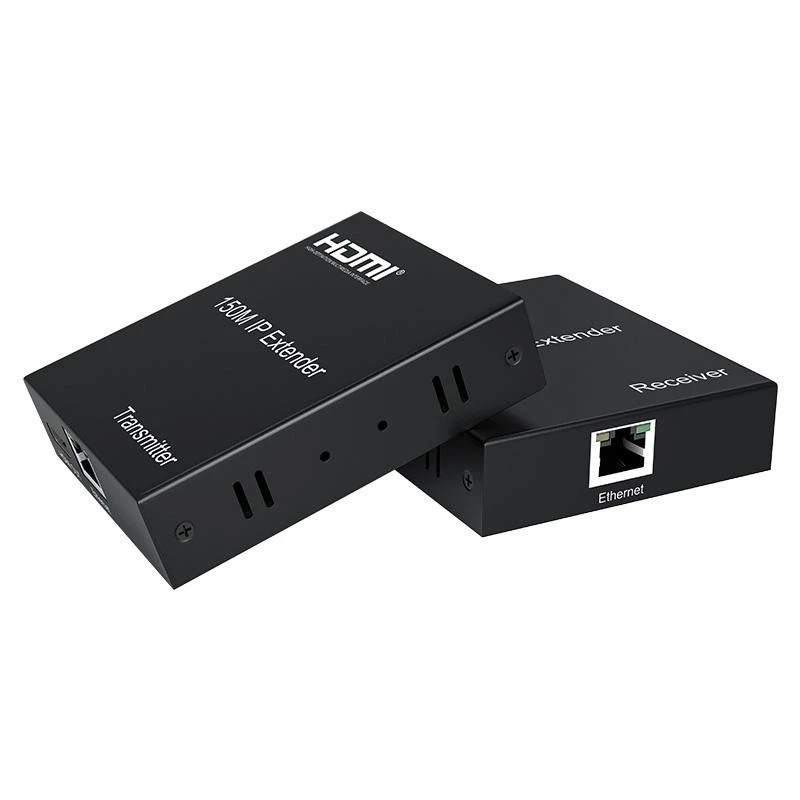

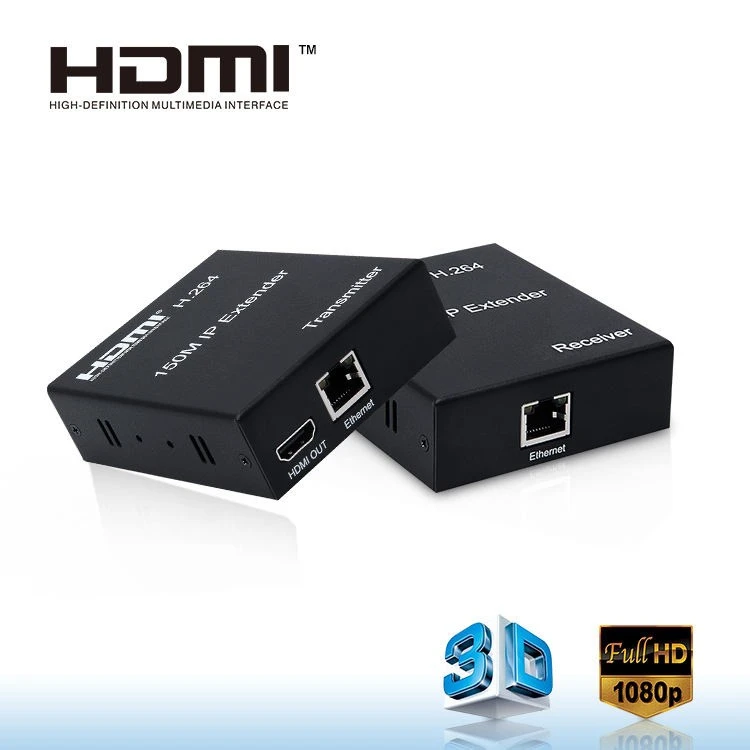

ここには独自の画像はありませんが、洗練されたマットブラックの TX と RX のペア-を想像してみてください。それぞれ、金メッキの HDMI ポート、RJ45 イーサネットジャック、簡単に取り付けられる IR アイレットが付いている-手のひらサイズの箱-です。付属の 5V アダプターはユニバーサルで、ユニットには迅速なトラブルシューティングのためのステータス LED が付いています。実際の設置では、ユーザーはソース/シンク接続用の 20m HDMI リードと組み合わせ、最適な 150m の実行のために Cat6 に交換します。ビジュアルについては、製品ギャラリーをご覧ください。TX は短い HDMI を介してブルーレイまたは PC に接続し、イーサネットで壁を通ってプラズマスクリーンの RX に接続します。- ソファ制御用の IR ブラスターを手に持ちます。

製品の検証

当社のエクステンダーは、業界のベンチマークに対して十分にテストされています。{0} HDMI 1.3 および HDCP 規格に準拠しており、最大距離でのパケット損失がゼロであることがサードパーティのラボを通じて検証されています。- AV インテグレーターのフィードバックによると、商用負荷 (例: 7.1 オーディオの 1080p@60Hz) を模倣したフィールドトライアルでは、IR 遅延において競合他社を 20% 上回りました。

50+ の教育サイトへの一括導入では、ギガビットスイッチ経由で 10+ のディスプレイにカスケード接続し、稼働率 99.9% が報告されています。 2- 年保証と RoHS 認証が裏付けられており、ミッションクリティカルな信頼性で AV 専門家から信頼されています。

思いやりのあるサービス

B2B メーカーとして、当社はお客様の調達をシームレスにすることに尽力しています。 100 ユニットを超える注文には大量価格が適用され、カスタム統合に関する無料のエンジニアリングコンサルティングが提供されます。当社のテクニカルサポートチーム - はチャットまたは電話で 24 時間年中無休でご利用いただけます - は、無料のファームウェアアップデートとインストールガイドを提供します。さらに、AV アップグレードを正当化するためのテスト用のサンプルキットと ROI 計算ツールも提供しています。あなたの成功は私たちの青写真です。
